ZEISS CONTURA
Prête pour tous les défis d'aujourd'hui et de demain
La nouvelle génération de ZEISS CONTURA intègre la technologie mass : grâce à une interface commune, vous passez d’une technologie de capteur à l’autre en quelques étapes simples. Mesure 4 axes avec plateau tournant flexible, changement de palpeur automatisé, option HTG pour des plages de température élargies — le tout avec une performance, une ergonomie et une sécurité de premier ordre.
- Technologie de capteurs polyvalente pour des applications variées
- Vitesse de mesure accrue avec une précision fiable
- Conçue pour l'ergonomie et l'optimisation de l'espace

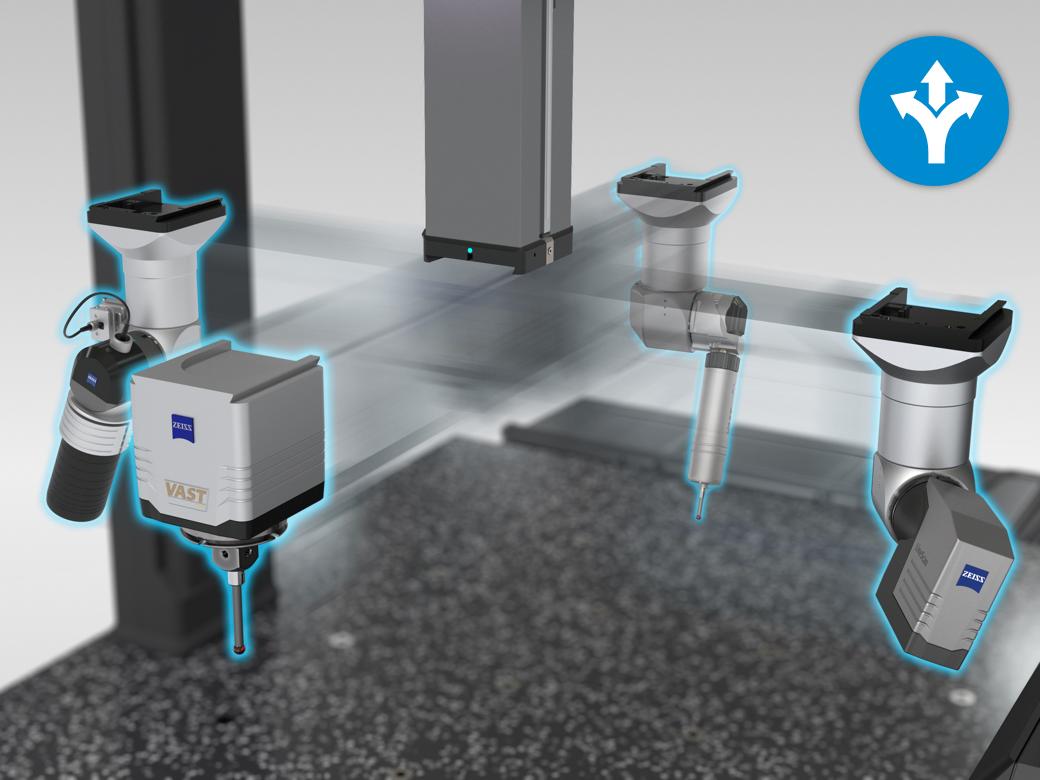

Technologie mass
Polyvalence maximale des capteurs
ZEISS CONTURA propose le bon capteur pour chaque application. Grâce à la technologie mass, de nombreux capteurs ZEISS s’utilisent avec une grande précision et se remplacent rapidement sur la même machine : support articulé ou configuration fixe, tactile ou sans contact, passif ou actif.
- Changement de capteur en quelques étapes simples
- Capteurs tactiles et optiques sur une seule machine
- Mesure optique 4 axes avec ZEISS LineScan One + plateau RT-RB 100-1
- Volume de mesure élargi avec le capteur compact VAST XXT TL3
Découvrez les avantages de ZEISS CONTURA

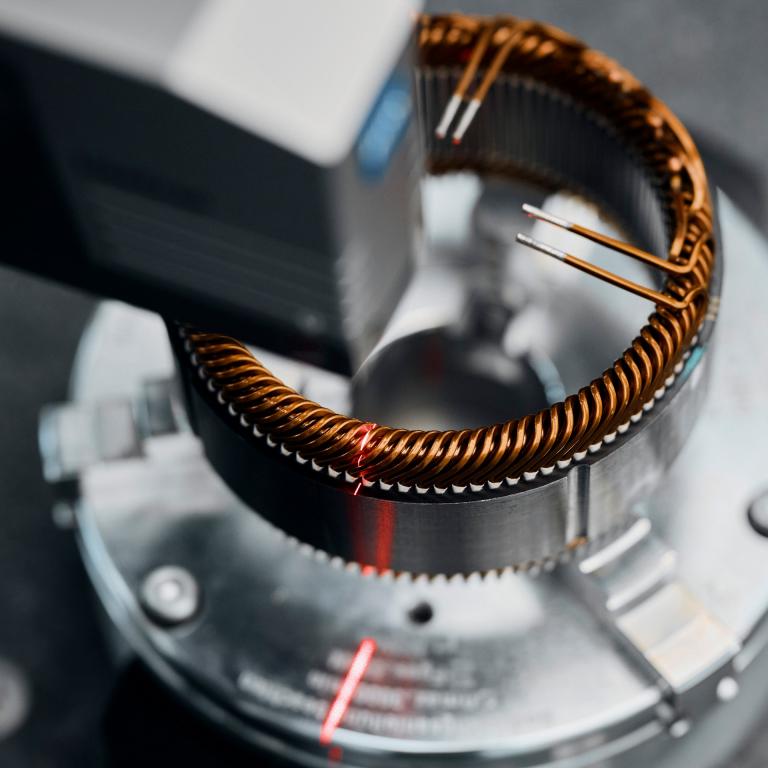

Capteurs sans contact
Tâches tactiles et sans contact sur un seul dispositif : capteurs 2D, lumière blanche chromatique ou lasers à triangulation. Le monde des capteurs optiques s’ouvre à vous.

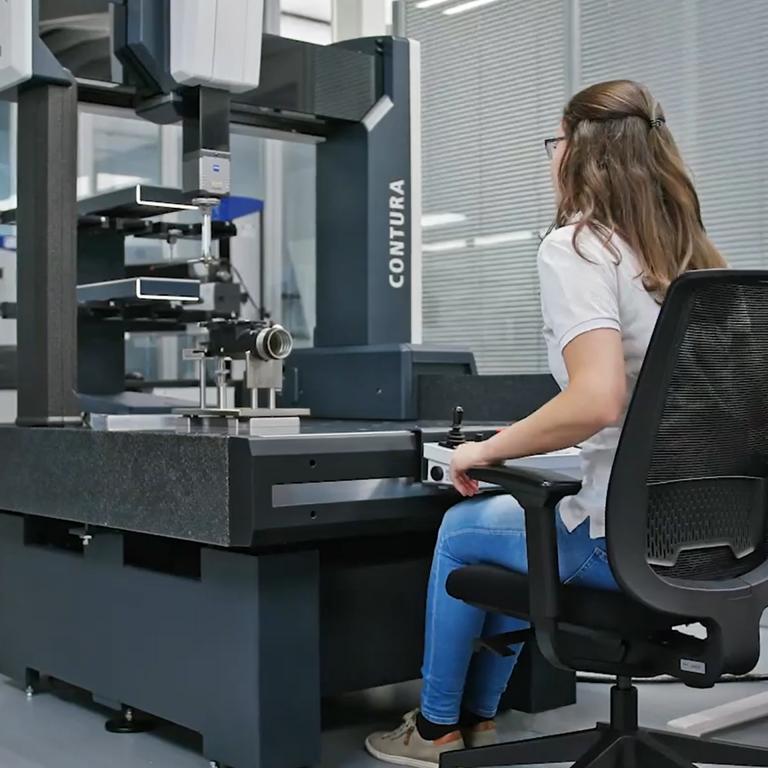

Ergonomie
Hauteur et largeur optimisées, fonctionnalités ergonomiques bien pensées : un grand confort de travail, même dans des cellules de mesure compactes.

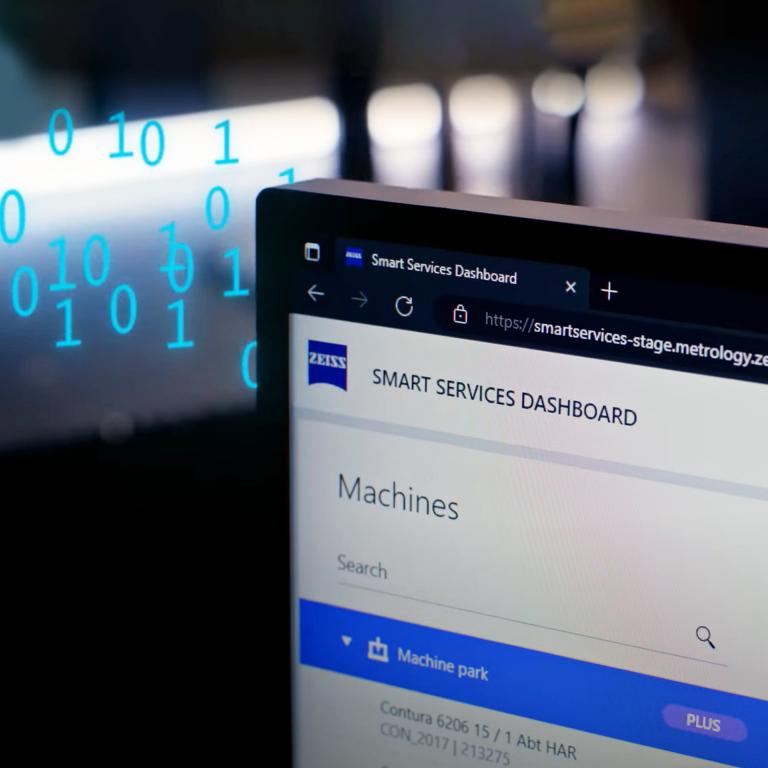

Prête pour l'avenir
Compatible Industrie 4.0 : les services numériques ZEISS Smart Services surveillent la performance de la machine en temps réel, où qu’elle se trouve.

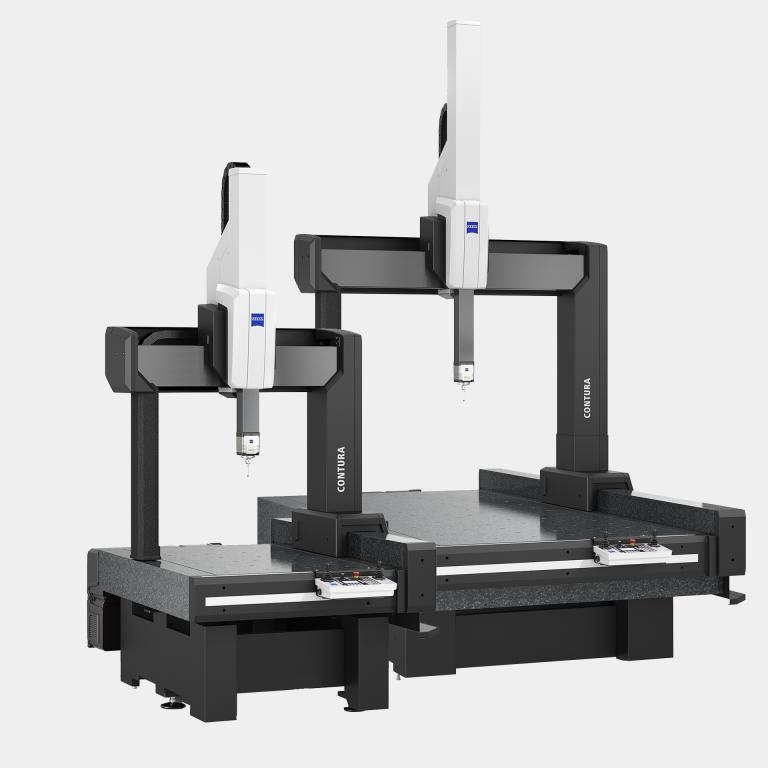

Plusieurs tailles disponibles
Pour répondre aux besoins de pièces toujours plus grandes, ZEISS CONTURA est disponible en plusieurs tailles, de la 7/7/6 à la 12/24/10.
Options

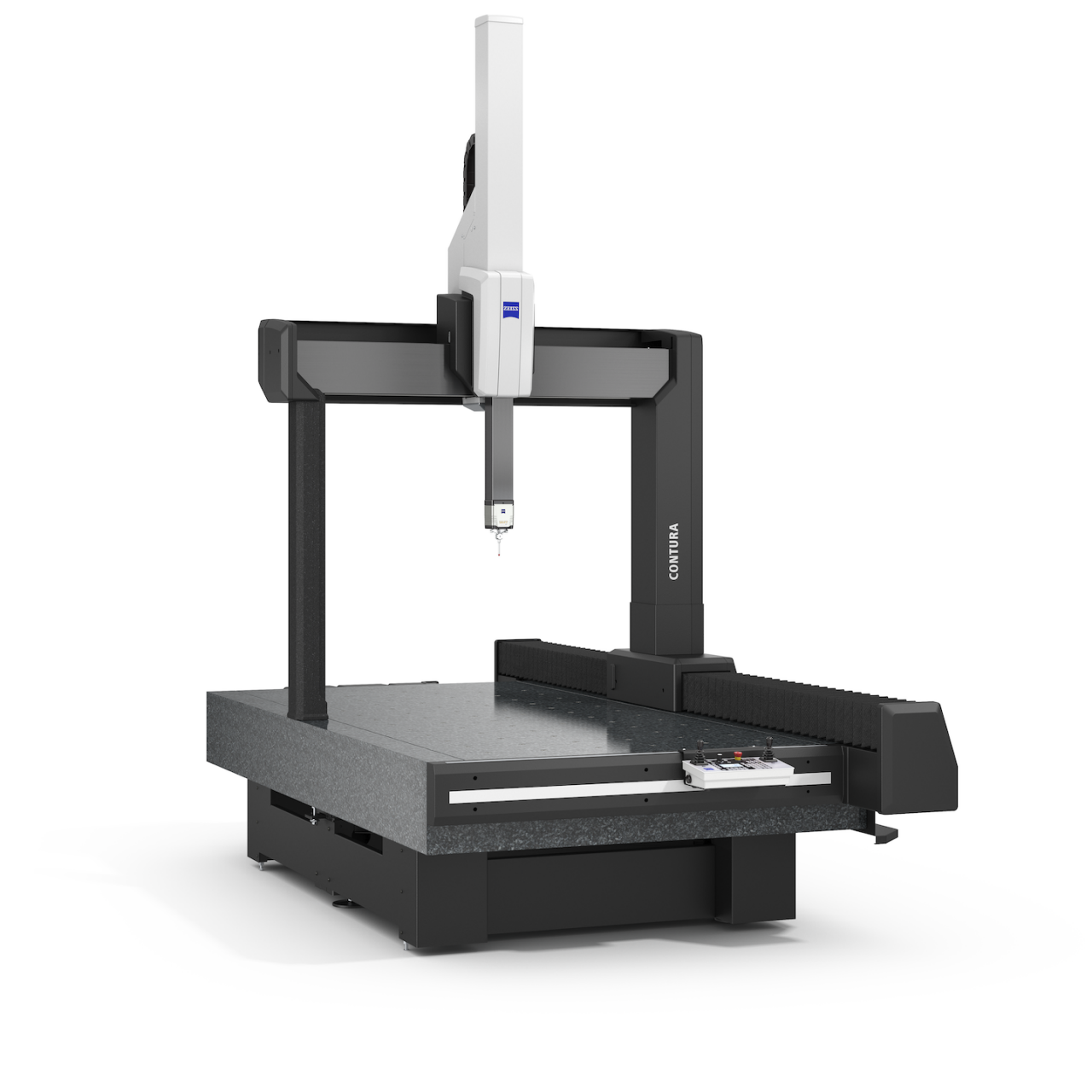

Avec l’option HTG, ZEISS CONTURA couvre une plage de températures encore plus large. Grâce aux règles en vitrocéramique, la machine supporte les variations thermiques et garantit une précision de mesure constante.
Le nouveau plateau tournant s’installe dans le volume de mesure en cas de besoin et se retire très facilement. Cette option permet des mesures sur quatre axes.
Magasin de changement de systèmes de stylets automatisé qui préserve la totalité du volume de mesure pendant le remplacement. Il avance automatiquement dans la plage de mesure et remplace le système de palpage en toute sécurité et avec précision.
Saleté et poussière ne posent aucun problème : des soufflets complets, montables également a posteriori, couvrent les quatre niveaux de guidage sur la poutre de l’axe Y.
Pour l’intégration dans un processus d’automatisation : un protocole informe le système tiers (grue, robot) lorsque la machine est en position de sécurité, évitant toute interaction indésirable entre les systèmes.
ZEISS PowerSaver déconnecte la machine de l’alimentation électrique lorsqu’elle n’est pas utilisée, ramenant la consommation à zéro pendant les temps d’arrêt, avec activation programmable. ZEISS AirSaver coupe automatiquement l’air comprimé après un délai prédéfini.
Caractéristiques techniques
| ZEISS CONTURA | |
|---|---|
| Tailles (en dm) | X : 7 – 12 | Y : 7 – 24 | Z : 6 – 10 |
| Précision | À partir de 1,4 + L/350 µm |
| Capteurs (technologie mass) | ZEISS VAST XT gold, VAST XTR gold, RDS, VAST XXT, XDT, DotScan, ViScan, LineScan, direct VAST XXT |
| Poids maximal de la pièce | 730 – 1200 kg selon la taille |
| Logiciel | ZEISS CALYPSO |
