Gamme ZEISS PRISMO

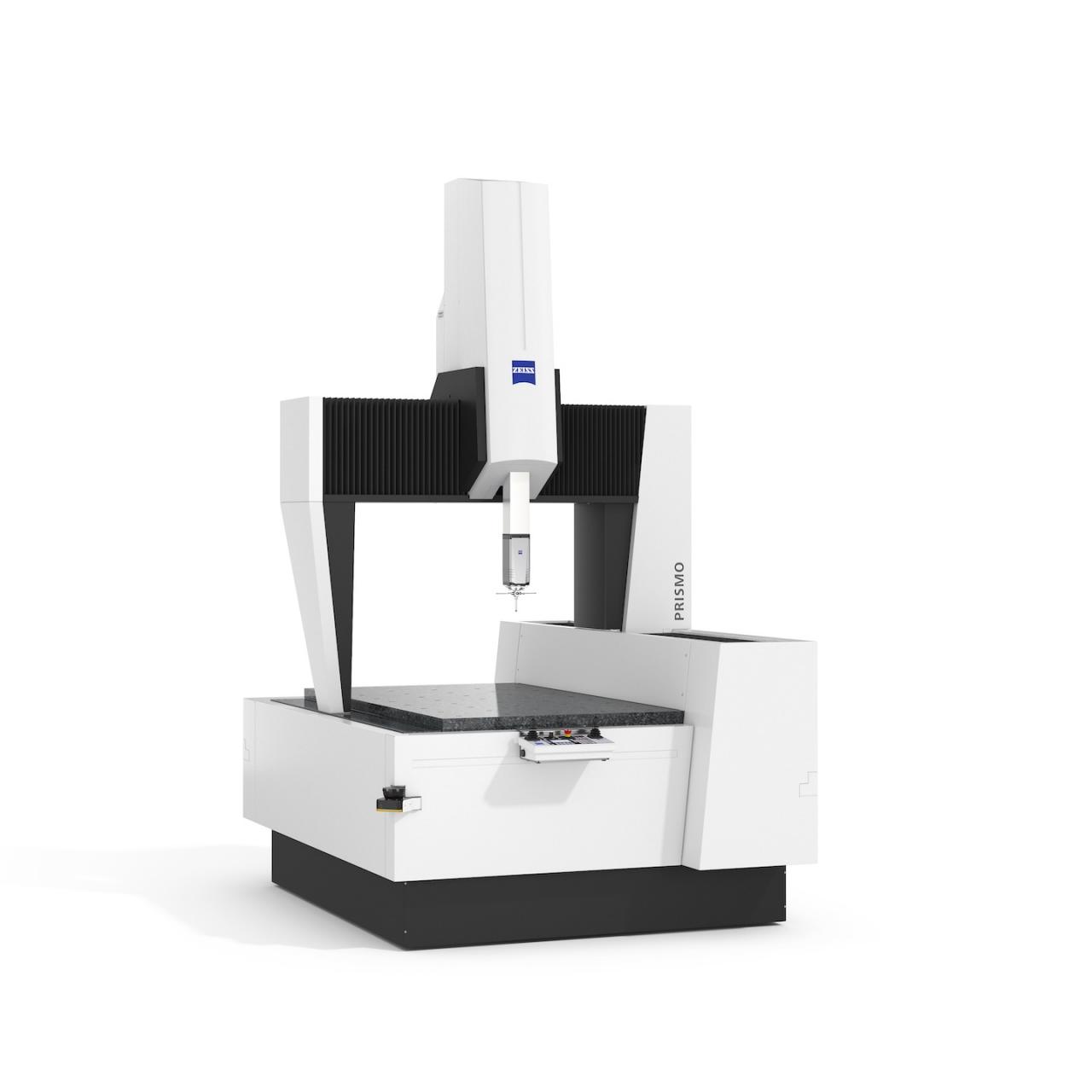

ZEISS PRISMO
La MMT polyvalente
Avec une erreur de mesure de longueur de 0,9 + L/350 µm, ZEISS PRISMO est le fleuron des MMT de ZEISS et un synonyme de mesure de précision. Elle délivre des résultats fiables et reproductibles à des vitesses de mesure élevées.
- Computer-Aided Accuracy (CAA) pour une précision maximale
- ZEISS VAST Performance pour des mesures plus rapides
- Diversité des capteurs grâce à la technologie ZEISS mass
- Gain de temps et d'argent avec ZEISS Articulating Stylus
Les atouts de ZEISS PRISMO

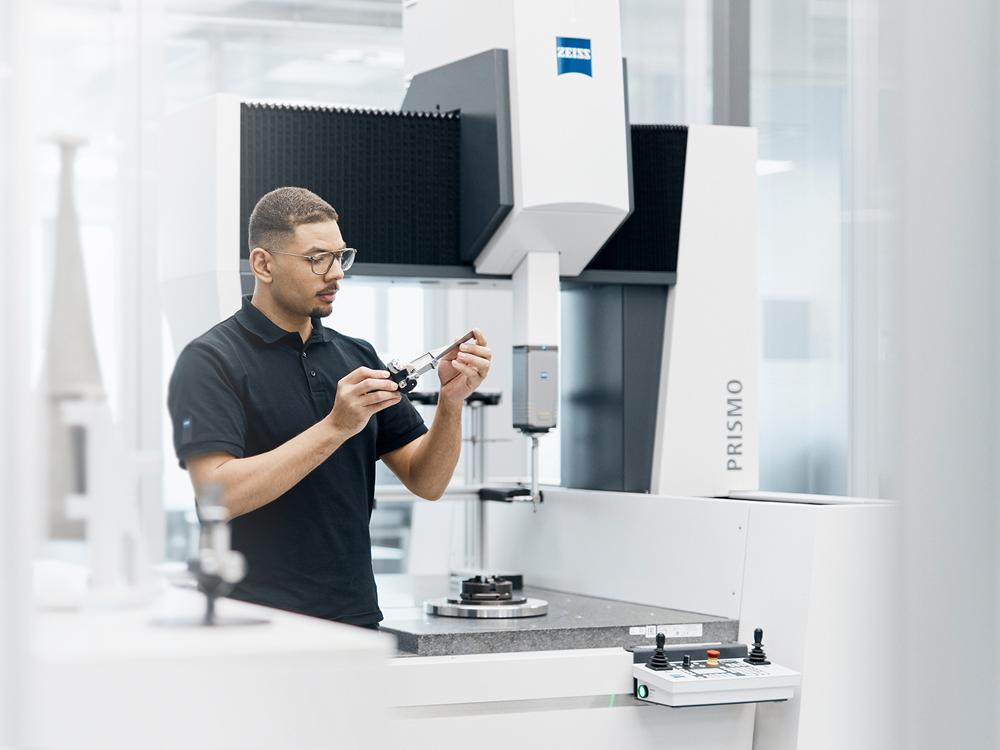

Computer-Aided Accuracy (CAA)
Meilleurs résultats garantis
La CAA corrige toutes les influences statiques et dynamiques sur la machine pour une précision maximale, même lors du scanning à grande vitesse. L’étalonnage plus rapide et la stabilité à long terme du concept garantissent une meilleure efficacité économique.
Pack ZEISS VAST Performance
Pour une productivité maximale

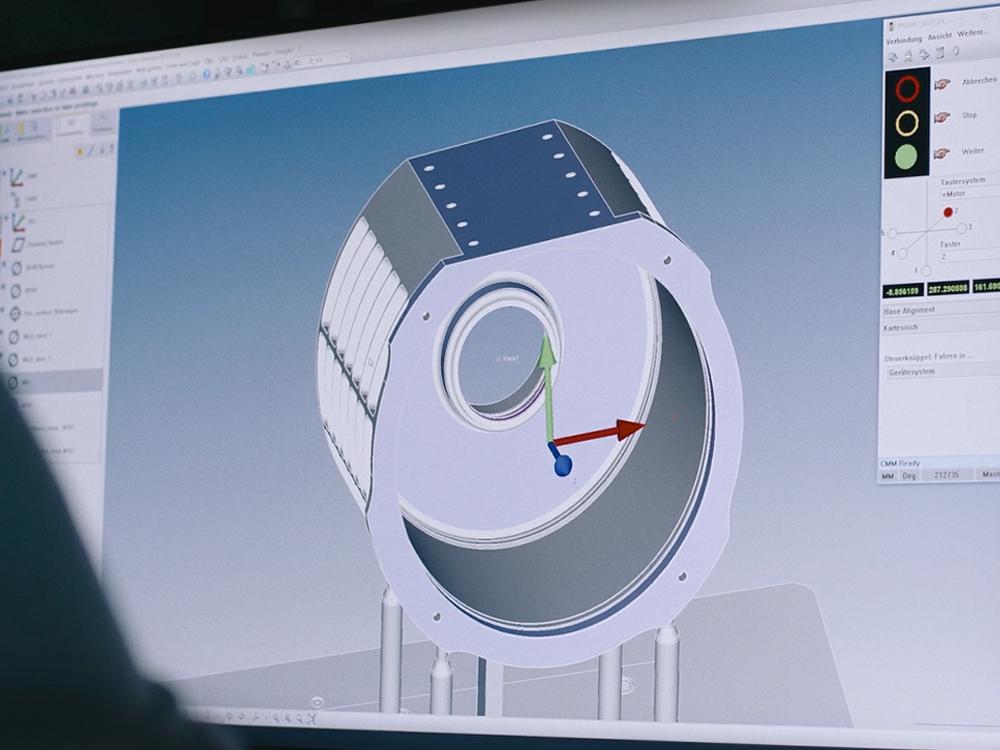

Le pack inclut ZEISS VAST Navigator (stratégies de mesure générées automatiquement, trajets raccourcis, paramètres de scanning optimaux) et ZEISS FlyScan, qui mesure les contours interrompus sans perte de vitesse ni de précision — jusqu’à 70 % de temps de mesure en moins par rapport à une programmation standard.

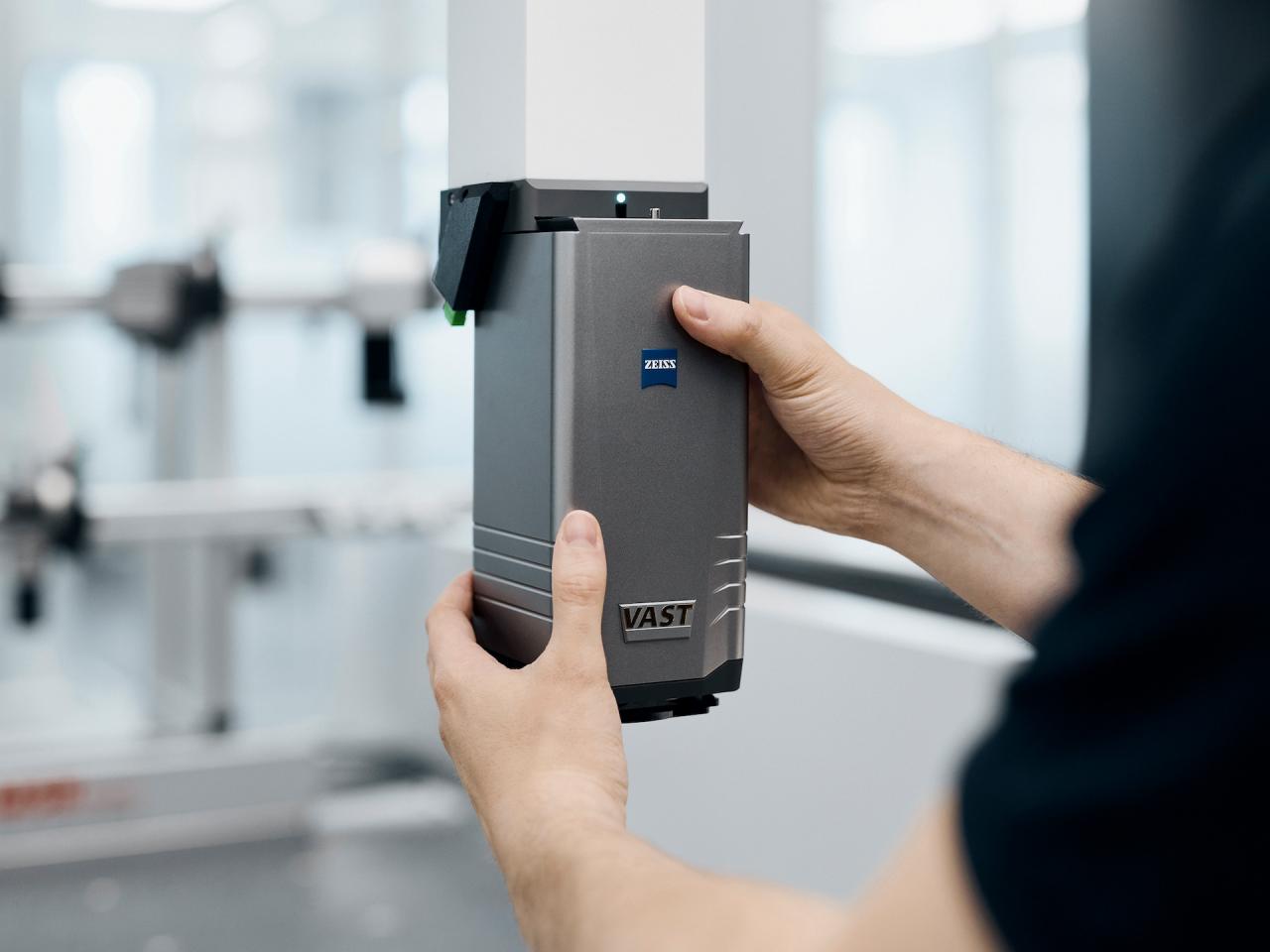

Technologie ZEISS mass
Flexibilité maximale grâce à la diversité des capteurs
ZEISS PRISMO intègre la technologie mass en standard : la machine est compatible avec une large gamme de palpeurs ZEISS, tactiles comme optiques, pour couvrir une grande variété de tâches de mesure sur une seule machine.

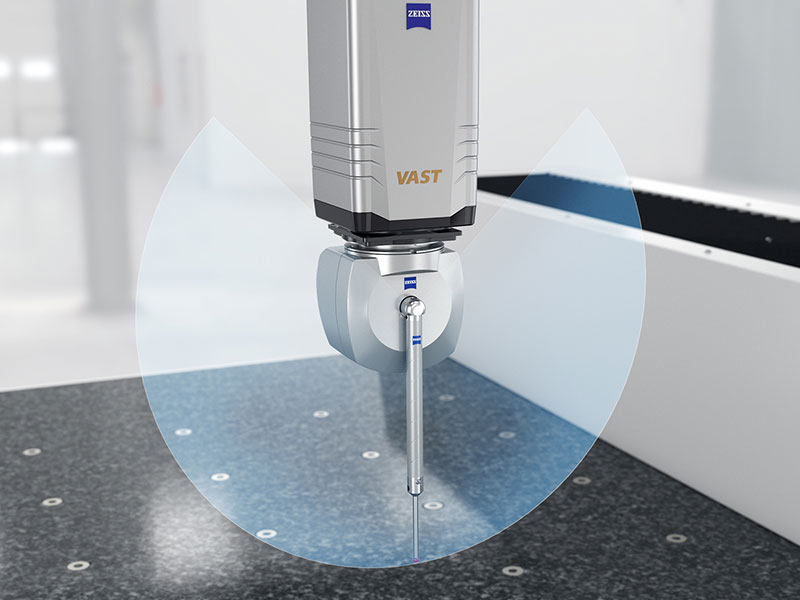

ZEISS Articulating Stylus
Économies de temps et d’argent
Réduit le nombre de combinaisons de stylets et de changements de systèmes. Mesures possibles dans toutes les orientations, avec des stylets jusqu’à 200 mm et des diamètres de pointe à partir de 1 mm. Chaque position angulaire entre +135° et −135° est sélectionnable librement et en continu après étalonnage.
Une nouvelle ère commence avec ZEISS PRISMO
Plus qu’un simple lifting : la famille ZEISS PRISMO a été entièrement repensée. Vitesse de mesure doublée (de 150 à 300 mm/s), niveau sonore réduit de 34 %, contrôleur à faible consommation, console redessinée, mécanismes de sécurité automatisés et compatibilité capteurs élargie.
Vitesse de mesure doublée (300 mm/s). Les scanners laser de sécurité réduisent automatiquement la vitesse en présence de personnes ou d’objets dans la zone. L’option ZEISS VAST Rotary Table Axis (ZVRA) définit un axe sur plateau tournant en 16 secondes, soit un gain de temps de 75 % par rapport aux méthodes standard.
Toutes les MMT de la gamme sont certifiées DGUV (assurance sociale allemande des accidents). Panneaux latéraux réglables (distance réduite à moins de 4 mm contre le risque d’écrasement) et scanners laser détectant l’environnement de la machine.
ZEISS PowerSaver déconnecte automatiquement la machine de l’alimentation quand elle n’est pas utilisée. La nouvelle commande ZEISS C99m réduit la consommation d’énergie de 64 % par rapport au modèle précédent. ZEISS AirSaver coupe l’air comprimé après un délai prédéfini.

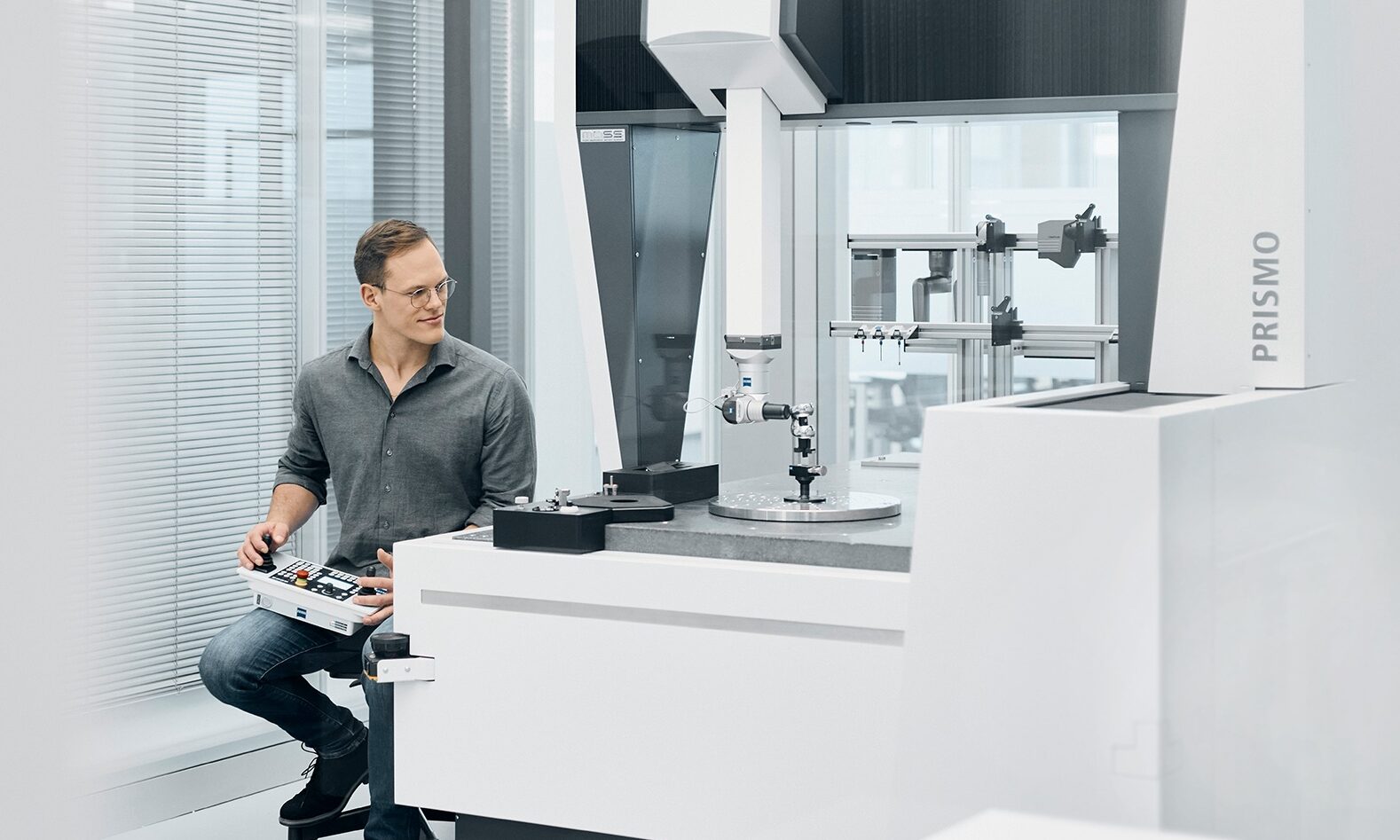

Surveillance et pilotage simplifiés via le panneau de commande, rangeable dans son nouveau logement. Un couvercle frontal réduit la distance entre l’opérateur et le volume de mesure, facilitant le chargement de composants lourds.
La technologie ZEISS mass permet une grande variété de palpeurs. La commande C99m rend la machine compatible avec deux capteurs supplémentaires : ZEISS ROTOS (rugosité) et ZEISS LineScan (optique).
Plus de durabilité dans vos processus de mesure
Grâce à ses fonctions d’économie d’énergie et à sa nouvelle commande économe, ZEISS PRISMO définit de nouvelles normes en précision, vitesse et durabilité.
Commande C99m
La nouvelle unité de commande C99m réduit la consommation d’énergie de 64 % par rapport aux modèles précédents.
ZEISS PowerSaver
Déconnecte la machine de l’alimentation électrique hors utilisation : consommation réduite à zéro pendant les temps d’arrêt, avec activation programmable.
ZEISS AirSaver
Coupe automatiquement l’air comprimé après un temps prédéfini, pour des économies supplémentaires.

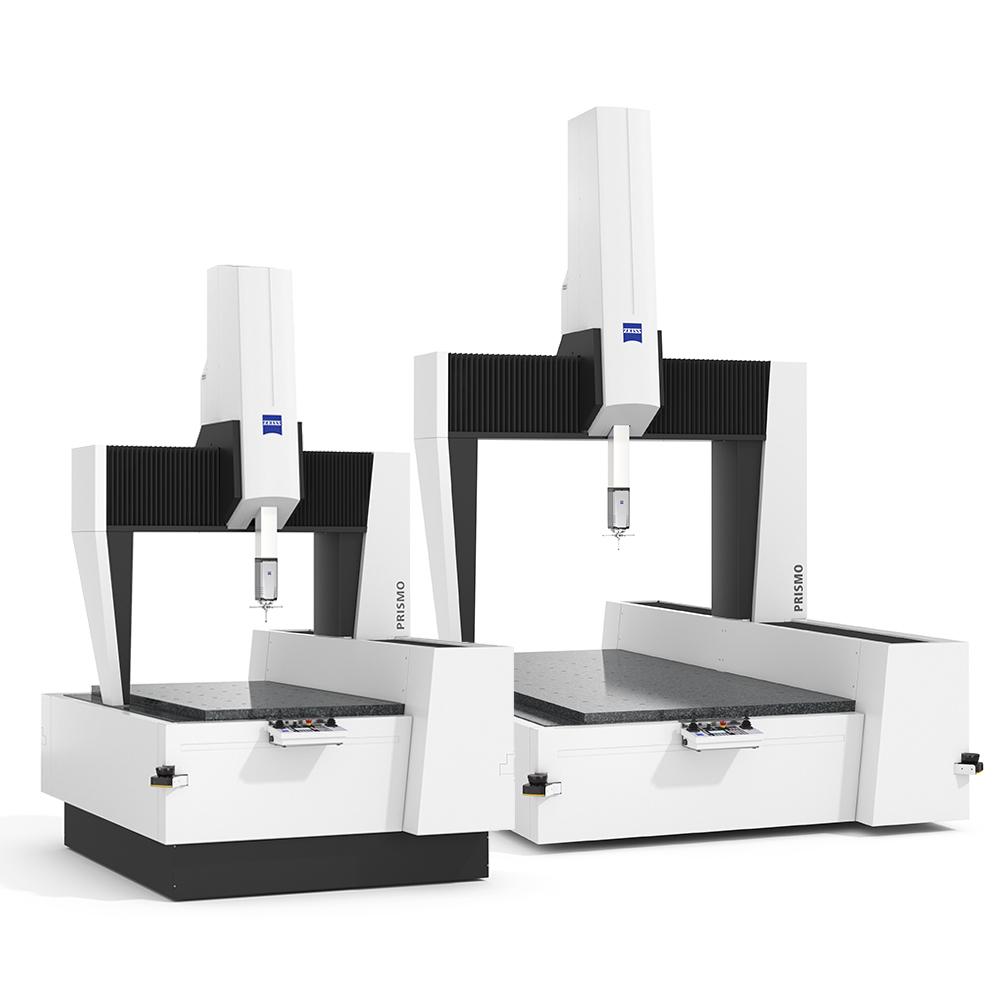

Différentes tailles pour une large gamme d'applications
ZEISS PRISMO est disponible en plusieurs tailles : de la version la plus compacte avec un volume de mesure de 700 × 900 × 500 mm à la plus grande avec 1600 × 4200 × 1400 mm.
Caractéristiques techniques
| ZEISS PRISMO | |
|---|---|
| Précision à partir de | 0,9 + L/350 µm |
| Plage de température | 19 – 22 °C |
| Technologie ZEISS mass | ✔ |
| Rétrofit des anciens modèles possible | ✔ |
| ZEISS PowerSaver | ✔ |
| Compatibilité ZVRA / ZVR | ZVRA (en option) |
| Règles en vitrocéramique | Robax® — résolution 200 nm |
| Tailles | 7/9/5 – 16/42/14 |
