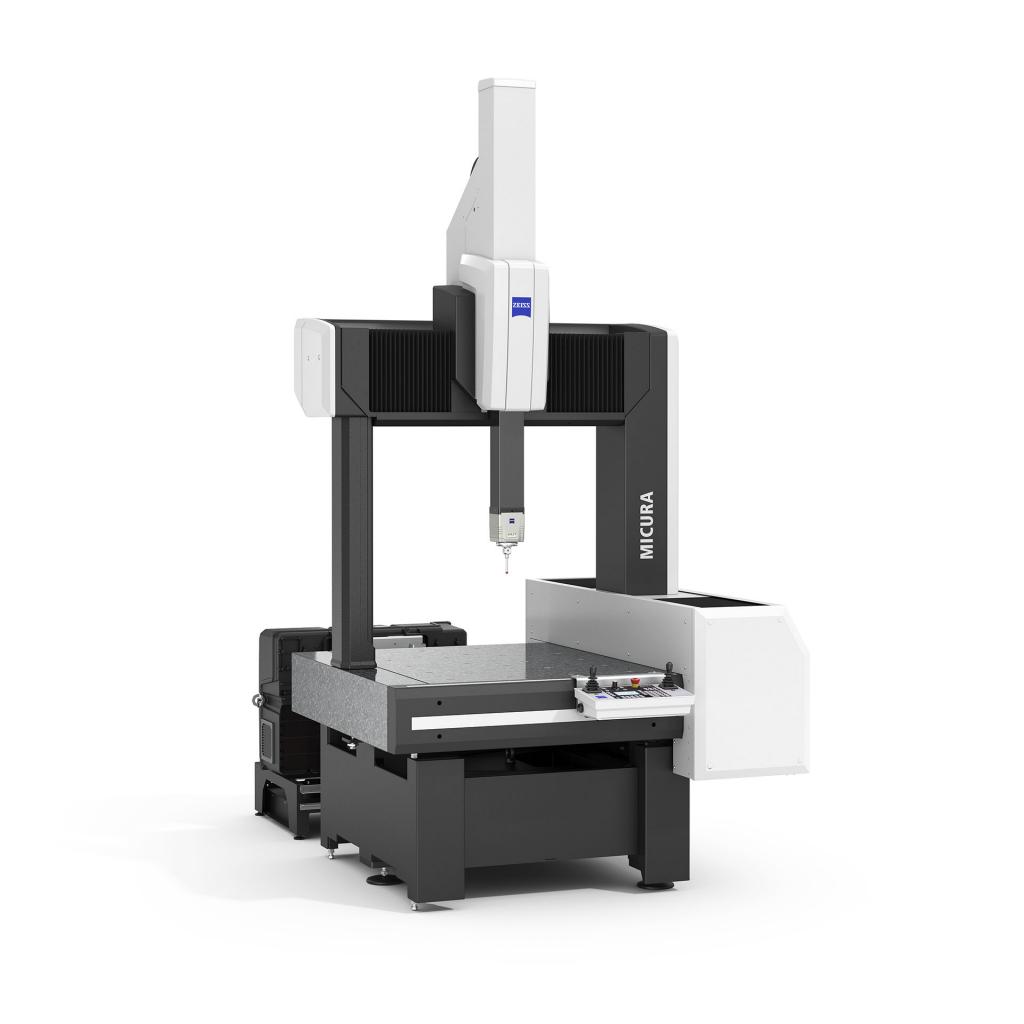

Machine à mesurer tridimensionnelle à portique
ZEISS MICURA
Précision maximale pour les petits composants
ZEISS MICURA définit la norme en matière de précision pour les pièces compactes et combine des technologies avancées telles que les palpeurs actifs ZEISS VAST XT gold et VAST XTR gold, la technologie Navigator et de nouvelles corrections MMT innovantes pour une exactitude inégalée dans sa catégorie.
- Haute précision avec une exactitude < 1 µm
- Technologie de palpage actif et de navigation
- Grande stabilité grâce au palier à air
- Plateau tournant en option pour le palpage sur 4 axes
Leader en termes d'exactitude
ZEISS MICURA est la solution aux nouvelles exigences de la production industrielle, où les composants sont de plus en plus compacts et les exigences d’exactitude de plus en plus strictes.

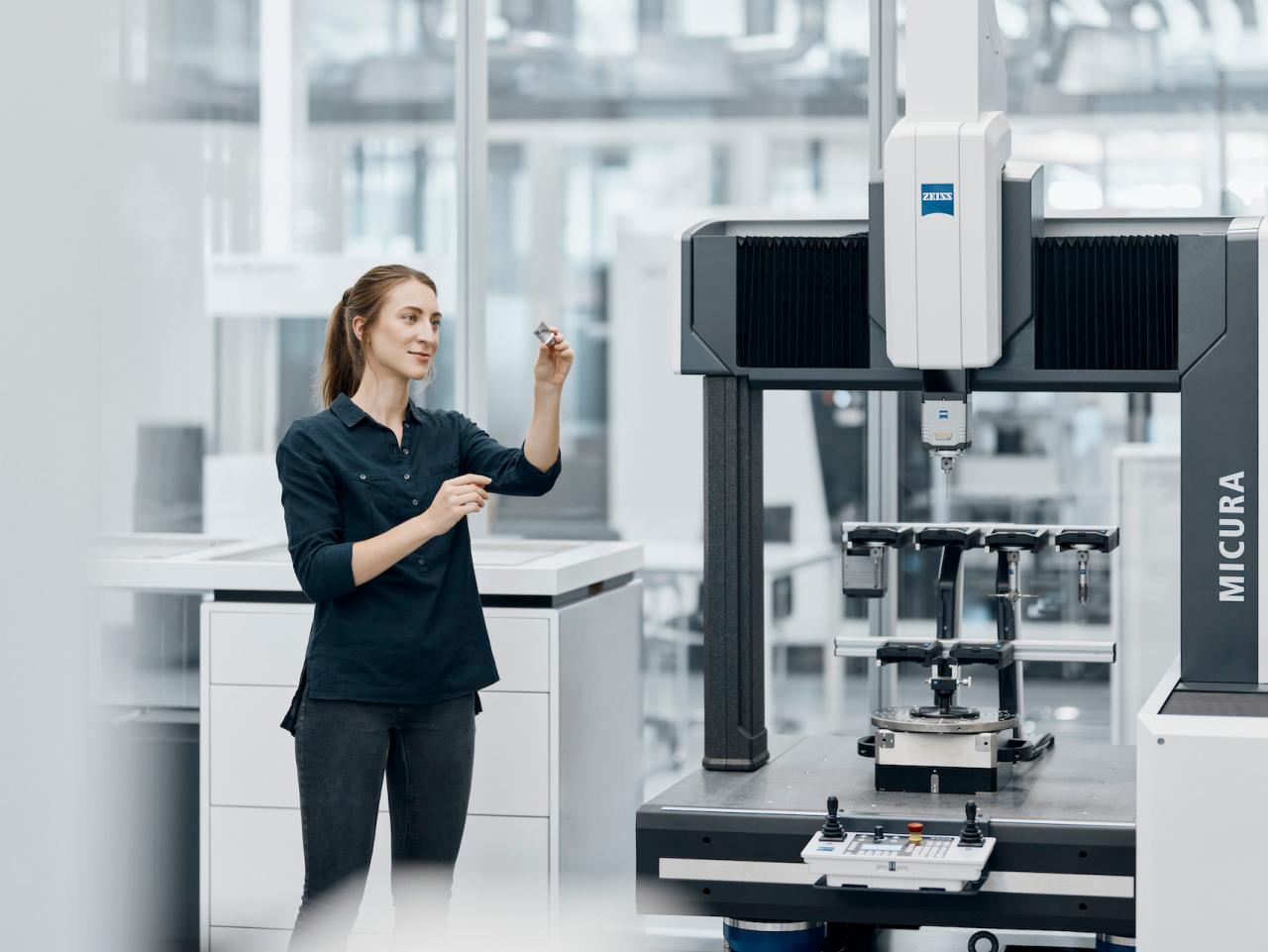

Compacte et très précise
Équipée du palpeur haut de gamme VAST XT gold ou VAST XTR gold et de la technologie Navigator, ZEISS MICURA offre un palpage actif avec une précision inférieure au micromètre. Elle excelle sur les petits composants complexes aux tolérances serrées — optique, technologie médicale, électronique. Malgré ses dimensions compactes, elle atteint un volume de mesure de 500 × 700 × 600 mm, nettement plus que les machines comparables.
Palpage précis à grande vitesse

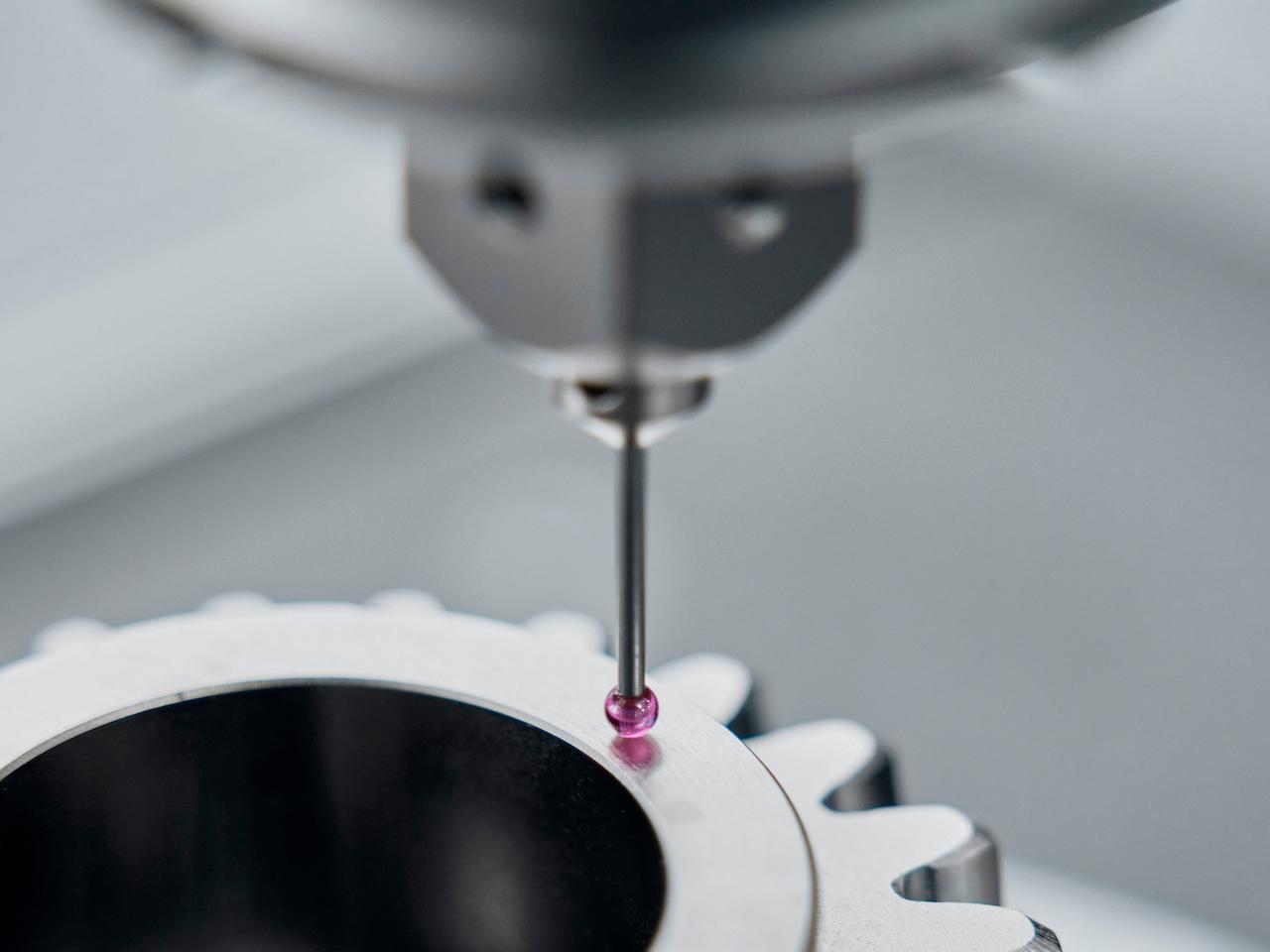

Les palpeurs VAST XT gold et VAST XTR gold permettent un palpage à grande vitesse avec jusqu’à 500 points de mesure par seconde. Outre les paramètres géométriques, les paramètres de forme et de position (circularité, planéité…) sont mesurés avec précision en peu de temps. Le VAST XT gold peut être équipé de sphères de test particulièrement petites — le plus petit palpeur a un diamètre de seulement 0,3 mm.
Technologie VAST Navigator
Vitesse de mesure automatique
Équipée de série de la technologie VAST Navigator, ZEISS MICURA règle automatiquement la vitesse de mesure optimale avec une exactitude garantie, tout en réduisant considérablement le temps de mesure : elle ralentit dans les zones exigeant une grande précision et accélère sur les contours plus simples.
- Approche et palpage tangentiels
- Palpage en hélice
- Qualification dynamique rapide du stylet
Option
Plus de flexibilité avec le plateau tournant ZEISS

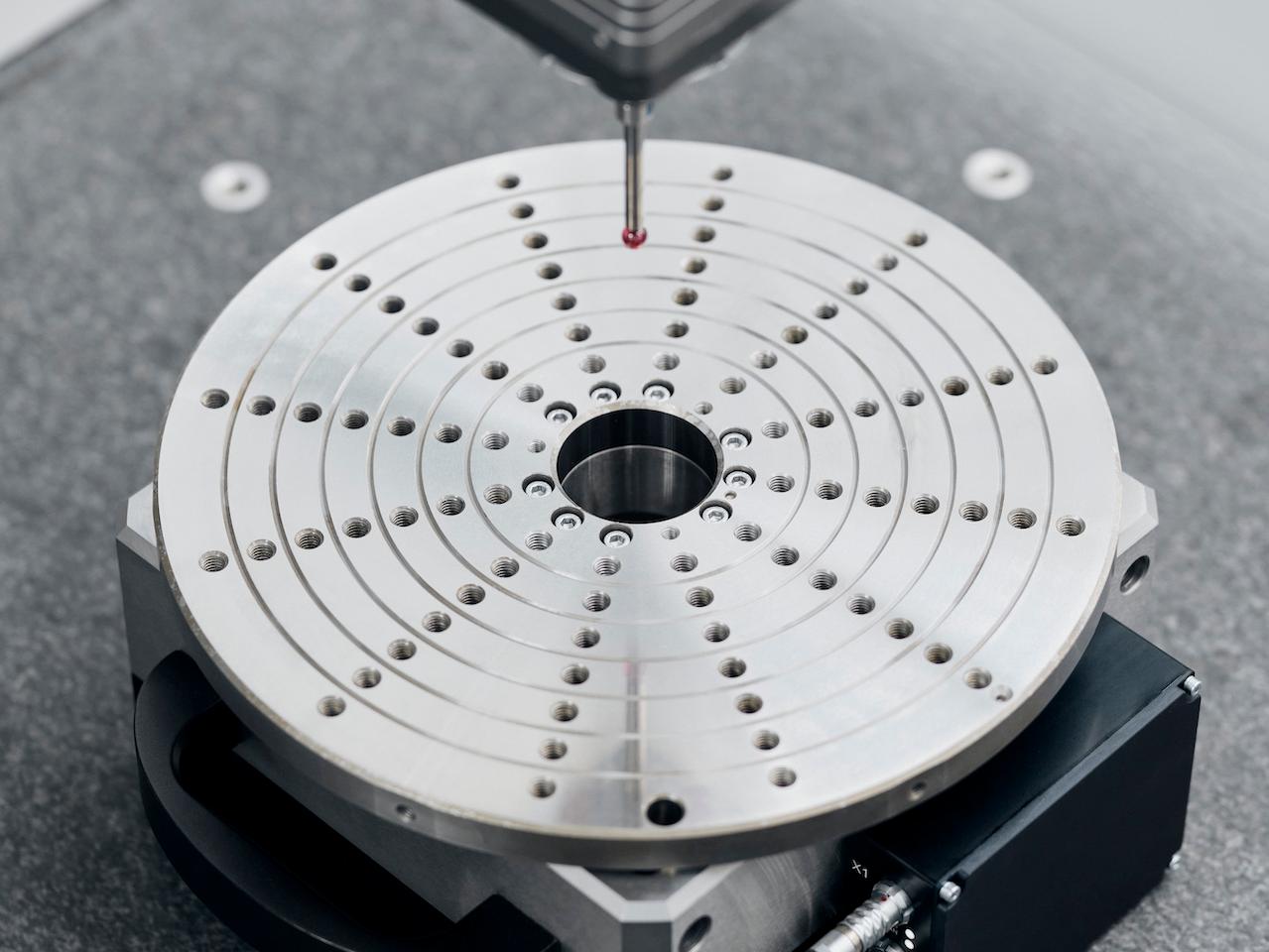

En fonction des besoins, le plateau tournant flexible ZEISS RT-RB 100-1 s’installe dans la zone de mesure puis se retire très facilement. Cette option permet d’effectuer des mesures sur quatre axes sur une seule machine.
Points forts techniques
Précision assistée par ordinateur (CAA)
Des ordinateurs corrigent les composantes de l’erreur dues aux effets d’inertie induits par la dynamique.
Paliers à air et amortisseurs de vibrations
Les paliers à air à quatre côtés garantissent stabilité et précision. Des amortisseurs de vibrations actifs sont intégrés de série pour un filtrage optimal des vibrations du sol.
Capteurs de température
Deux capteurs pour l’enregistrement de la température de la pièce font partie de l’équipement de base de ZEISS MICURA.
Unité de commande séparée
Les influences thermiques sont minimisées en séparant la machine à mesurer tridimensionnelle et la commande.
Coordination technique
Tous les composants sont techniquement coordonnés entre eux : technologie de contrôle, logiciel, sondes et composants supplémentaires ZEISS.
Contrôle actif de la force de palpage
La force de palpage est activement contrôlée et très faible — idéal pour les matériaux sensibles.
Caractéristiques techniques
| ZEISS MICURA | |
|---|---|
| Plage de mesure (en dm) | 5/7/6 (500 × 700 × 600 mm) |
| Exactitude à partir de | 0,7 + L/400 µm |
| Palpeurs | ZEISS VAST XT gold, ZEISS VAST XTR gold |
| Vitesse de palpage | Jusqu’à 500 points de mesure par seconde |
| Plus petit palpeur | Diamètre 0,3 mm |
| Poids maximal de la pièce | 730 kg |
| Plateau tournant | ZEISS RT-RB 100-1 (en option, mesure 4 axes) |
| Logiciel | ZEISS CALYPSO |
